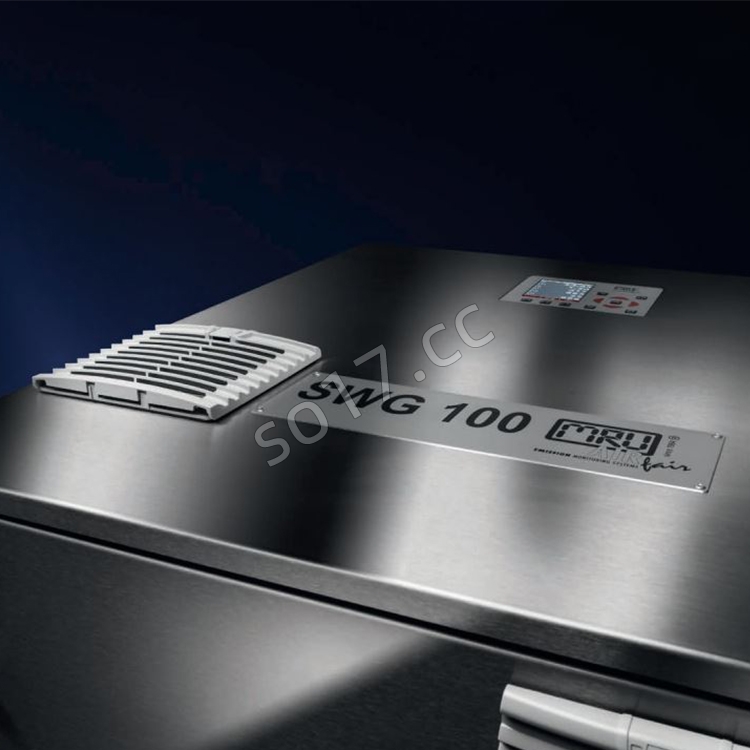

德国MRU合成气测量分析仪SWG 100 Syngas

产品介绍

产品名称：合成气测量分析仪

品牌：MRU

产地：德国

型号：SWG 100 Syngas



SWG 100 Syngas合成气测量分析仪用于工业安全区域或实验室内部。

该分析仪可安装在室外或室内位置，

可对干合成气或湿合成气、加压或低压

气体进行采样，并可从多个采样点使用。

是用于以下方面的工业解决方案：

生物质、煤炭和废物气化厂

使用合成气的热电联产热电发动机 (CHP)

用于研究机构和实验室的小型合成气分析



基本设备：

IP 54 不锈钢机柜，带监控、连续排气

使用红外、电化学和热导技术进行精确测量

从低吸 -100mbar 到高压 +200mbar 的气体管道采样

无需稀释样气

带有冷凝水排放泵的集成式气体冷却器

直接连续测量，带压力和温度补偿

使用一台分析仪进行多采样点监控（8个站点监控）

用于高压场所的节流孔进气口

报警时切断样气和切断电源

工业兼容的坚固设计，简单快捷的服务设计

SWG 100 Syngas合成气测量分析仪技术参数：



测量范围：

一氧化碳：0 ... 100% (NDIR)

二氧化碳：0 ... 100% (NDIR)

CH4：0 ... 100% (NDIR)

氧气：0 ... 25% (EC)

氧气：0 ... 25%（顺磁性）

硫化氢：0 ... 2.000/5.000 ppm (EC)

H2：0 ... 1,00%/50% TCD

环境空气温度：+5°C…+45°C



计算值：

热值：0 ... 50MJ/m³ 或 MJ/kg



尺寸和其他数据：

重量：45 公斤

电源：通用 90-240 Vac / 47-63 Hz / 200W

尺寸：700 x 600 x 210 毫米（高 x 宽 x 深），用于墙壁或机架安装

气体调节：具有恒定露点 +5° C 的电动气体冷却器 (Peltier)

接口：4 x 模拟输出 4-20 mA，浮动，值 负载 500R 4 x 模拟输入 4-20 mA，无源输入 RS485 数字接口 (Modbus RTU)

保护：样气关闭电磁阀 系统报警时切断电源

中文内容来自机器翻译，内容仅供参考，实际内容可参考原厂介绍或以合同为准。

英文原文：



The complete, ready to use  analyzer SWG100 Syngas

is the industrial solution for:



biomass, coal and waste  gasification plants

cogeneration heat and power engines (CHP) using syngas

small scale syngas analysis for research institutes and lab



MRU analyzer, series SWG100 Syngas is designed for use

in industrial safe areas or inside laboratories as well.

The analyzer can be installed in outdoor or indoor location,

can sample dry or wet syngas, pressurized or low pressure

gas and can be used from multiple sampling points.



Basic-Equipment

IP 54 stainless steel cabinet, with monitored, continuous venting

accurate measurements, using infrared, electrochemical and thermal conductivity technology

sampling from low suction -100mbar up to high pressure +200mbar of gas pipe

no dilution of sample gas is required

integrated gas cooler with condensate draining pump

direct and continuous measurement, with pressure and temperature compensation

multiple sampling point monitoring  (up to 8 sites monitoring) with one analyzer

flow restrictor orifice gas inlet for high pressure site

with sample gas cut-off and power supply shut-off in case of alarm

industry compatible rugged design , easy and fastest service design



Technical Data：



Measuring range：

CO    0 ... 100% (NDIR)

CO2    0 ... 100% (NDIR)

CH4    0 ... 100% (NDIR)

O2    0 ... 25% (EC)

O2    0 ... 25% (paramagnetic)

H2S    0 ... 2.000/5.000 ppm (EC)

H2    0 ... 1,00%/50% TCD

Ambient air temperature    +5°C…+45°C



Calculated values：

Calorific value    0 ... 50MJ/m³ or MJ/kg



Dimensions and other data：

Weight    45 kg

Power supply    Universal 90-240 Vac / 47-63 Hz / 200W

Dimensions    700 x 600 x 210 mm (H x W x D) for wall or rack mounting

Gas conditioning    Electric gas cooler (Peltier) with constant dew point +5° C

Interfaces    4 x analog output 4-20 mA, floating, max. load 500R 4 x analog input 4-20 mA, passive inputs RS485 digital interface (Modbus RTU)

Protection    Sample gas shut-down solenoid valve Power supply cut-off in case of system alarm
